国际山地车组织的单行道修建方案（三）

2015年06月05日 10:23 来源：ZDX 作者：Richard Havel

第三部分：修赛道的工具

new_trail_tools

工具是赛道修建最重要的部分。使用正确的工具能让一项艰巨的工作变得简单。

工具安全

　　如果工具没有被正确使用，可能会对修路师与他旁边的人带来伤害。作为修路小组的队长，必须要知道最近的医疗点在哪里，哪些人能帮助救治。在赛道修建工作开始之前，先考虑急救计划。每天开工前都要牢记工具安全使用事项与急救计划。

安全小贴士

　　修建赛道之前让所有参与修路工作的人记住以下几点。

安全第一步，工具要抓手

　　不要低估一副好手套的作用。手套可以保护双手免受擦伤或者其他伤害，保证抓握工具时有足够的摩擦力。沾上淤泥的湿手套会使工具滑出双手，砸伤你自己或者附近的人。

保证周边有一片空地，能自由挥动工具

　　小心头顶与两边的障碍，它们会妨碍全方位挥动工具，使工具脱手，或者伤到身体部位。任何时候工具都保持在身体前方，不用将工具举到头顶后方；如果需要这样做，请在此之前提醒同伴。如果你处在同伴挥动工具的可触及范围内（这个范围可以被称为死亡之圈），刚好这时候他在挥工具，你很可能因此受重伤。所以在你挥动工具之前，要保证其他人在死亡之圈外围。

注意脚下的危险

　　开始工作之前之前要保证站姿稳定、平衡、舒适。将立足点周围的树枝、松石和其他碎片清除。双脚要远离你的目标挖掘点。

针对不同的工作选择正确的工具

　　错误的工具会让你摆出奇怪的身体姿势，并浪费不必要的力气，加快工具磨损，也让你精疲力竭。

确保工具足够锋利

　　钝的工具十分危险，尤其是原本需要切开某个物体，结果因为不够锋利导致回弹。锋利的工具速度更快，更省力，更精准，也更安全。每周应该将工具磨快一次，有些工具甚至每天都要护理。

用正确的方式携带工具

　　双手携带工具时，将之置于身体侧方。每只手上最多只拿一件工具；如果你拿一件工具，用不靠山体的那只手拿。让工具最锋利的那一面朝地，有条件的话请使用刀锋护具。工具最锋利的那一头要在你前方。

注意场地行走安全

　　修路师手里拿着工具时，彼此之间的距离要保持在3米以上。行走在施工的赛道上时，走近拿着工具的修路师要注意引起他们的注意，经过时要有眼神交流。

保持警惕

　　对周边环境存在的危险保持敏感，比如毒藤与毒木，叮人的昆虫与有毒的生物。同时要密切自己与周边伙伴是否有中暑、高原反应、脱水、体温过低等症状。

10种重要的修路工具

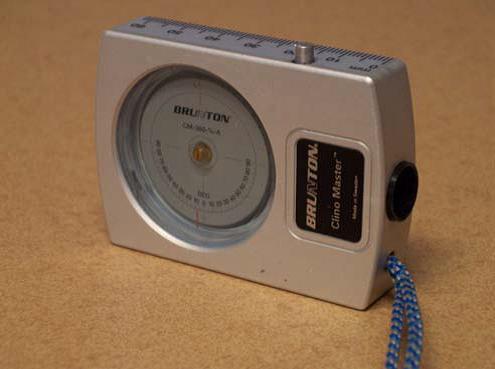

1.测角仪

赛道倾斜角度关系重大，将决定赛道的耐用度。测量坡度的工具有很多，像图一所示的测角仪就是不错的选择，不仅测量精确，而且使用简单，价格不贵，携带方便。测角仪在赛道设计阶段将起到重要作用。

用测角仪测量坡度

为了确定赛道坡度，你需要建立一个视线参照点；让另一位修路师来充当这一角色再好不过。接下来的步骤将为你演示，如何利用同伴使用测角仪，并正确读出坡度数值。

第一步：熟悉测角仪

用主视眼观察测角仪（下面我们会教你怎么确定主视眼），另一只眼闭上，观察测角仪的取景器。你最先看到的是环形刻度表，两边都有印有数值；一边是角度，另一边是百分度。赛道与公路、高速公路这类工程通常使用角度值。往正上方转动测角仪，你会看到数值在变化。

第二步：定位零度标线

找一位与你身高相近的朋友，找块平地站在相距3米的地方（最好在室内建筑，因为大部分地板都是绝对水平的）。面朝着伙伴，将测角仪拿到主视眼前方，另一只眼睛闭上。找到零度标线，用刻度表上做好水平标记（图二），现在睁开眼睛，双眼视线看到水平线会同伴脸上重叠；重叠在你同伴脸上的这个点就是要找的零度标线，通过这个点我们可以确定准确的坡度。

如果你与同伴身高相同，零点将在你同伴眼睛上。如果你更高，水平线将在他眼睛上方。要记下零度标线的具体位置，读数时要站直，如果你整天都弯腰驼背，读出来的坡度肯定不准确。
不要猜测坡度是多少，有些人以为转动眼睛就能将坡度估计得八九不离十，事实上差得远呢。使用测角仪才能得到准确数值。

第三步：练习

让同伴站在椅子上、台阶上或者斜坡上，然后你在他对面3-4.5米的地方。将测角仪拿到主视眼前方，两眼睁开，让水平线与你同伴的脸上的零度标线重合，读出百分度刻度线上的数值，你就得到了你与同伴之间的角度。如果你靠近他，角度会增加，如果你走远，角度会减小。这是因为你们之间的直线距离产生变化（角度=高度差/直线距离）。

哪只眼睛是你的主视眼？

用大拇指测试法，将大拇指竖起，立在你前面一只手臂的距离。两只眼睛睁开，将大拇指与背景中的任何参照物重合，比如一棵树，门把手等。两只眼睛交替一睁一闭。你会发现大拇指在动，确定哪只眼睛睁开时大拇指不动，这就是你的主视眼。

2.旗帜标识（Flagging）

不管是尼龙赛道带还是用金属线固定的旗帜，这些标识为了确定赛道走向，为建筑和维修提供指导；颜色要与环境背景要不同，才能一眼看出这些标识。最初的实地布局最好使用赛道带，确定赛道走势；修建时最好使用旗帜标识，固定赛道宽度。一旦赛道建成，所有的标识物件都要被移除。

3. 铁耙斧（McLeod）

这种铁耙是终极修路武器。一头是正方形的平面刀刃，另一头是宽齿的钉耙。可以用它使赛道表层均匀、拍紧土壤；也可以用来给斜坡塑形。这个工具并不是为了粗暴的敲击而设计，只能用它来塑形，不能用来挖掘。

4. 锹背单刃手斧（Pulaski）

锹背单刃手斧有一头是刀刃，另一头是掘根锄。这个工具可用来松土、铲除树根、根除灌木或者砍伐木料。但不适宜用在石质土壤。

5.鹤嘴锄（Pick Mattock）

鹤嘴锄是重型挖掘工具，一头是横口斧，另一头是十字钻。这一工具用来挖掘小石块、松动土壤，大力挖掘时一定要将手柄上紧，因为很容易松脱。

6.铁耙

农用铁耙（36枚齿钉）或者标准硬耙（14枚齿钉）是赛道修建后期的最理想工具，可以将赛道表面耙平，使之更流畅。

7.撬棒（Rock Bar）

最好用的撬棒长度是4.5米，重量为8kg。一头圆，一头扁。撬棒的主要作用是通过杠杆原理撬动树根、穿透石块、冻土，也用于夯实表面。

8.卷尺/数字水准仪（Tape Measure / Digital Level）

赛道工作少不了精确的测量。卷尺重量轻，体积小。野外使用的物品必须要有辨识度高的颜色。赛道的外斜坡要有助于排水。数字水准仪用以确定外斜坡的正确倾斜角度，以及是否要修建台阶与挡土石墙。

9. 修枝剪/折叠锯（Loppers / Folding Saws）

如果树枝侵入赛道，这些小工具可以用来修剪直径2-5厘米的小树枝，较大的树枝用折叠锯解决。

10.铁铲（Shovel）

平板铁铲最适合搬运大量泥土的工具，同时也适用于赛道塑形与排水。圆头铁锹可用来搬运松土、挖洞、挖沟、铲除杂草、缓和坡度、引水结构。

11.长柄大锤（Sledgehammer）

长柄大锤重2.7-3.6kg，手柄长达1米。可以将大石块碎成小石，用以维修赛道；修建乱石赛段或者挡土墙。

其他手用工具

这些工具使用没那么普遍，只是在某些情况下会用到。

清理路面工具

割草用具（Weed Cutters）

用来清除赛道上的植被，比如杂草、小灌木和小树苗。L形的割草刀只能用于比较矮小的野草，不能针对大型植物。三角形的割草机能切断直径1厘米的树干。

大砍刀（Machete）

侦查植被浓密的新赛道线路时，用砍刀来清理拦路的植被。有弧度的刀刃比直刃刀具更有效，适合砍断树枝。

安全手斧（Swedish Safety Brush Axe）

安全手斧的作用与大砍刀有点相似，但刀刃很短，可以替换。短刀刃加上长手柄（70厘米长），使这款长柄斧比大砍刀更安全，控制更快更容易，相比斧头与镰刀更安全。

镰刀（Brush Hook）

镰刀针对的是矮树丛，因为这种植被对割草刀来说太硬，对斧头来说太细。使用方式与手斧相似，抡起手臂砍就行。镰刀柄长1米，较重的刀头使其劲力十足。弧线刀锋存在安全隐患，任何时候都要双手抓握。最好用一层层削断，太猛烈的砍伐动作不太合适。为了充分利用30厘米的弧形刀刃，挥动镰刀结束后要往回拉。

锯子与切削工具

弓形锯（Bow Saws）

40-50厘米的刀刃，用来切割矮树丛，修建小树枝。刀刃长达1米的弓锯对矮树丛来说太笨重，更适合切割中等尺寸的原木。锯片用钝、生锈、弯折后不能重新磨利，只能更换新锯片。

鲨齿修剪锯（Razor-Tooth Pruning Saw）

有超厚的齿状刀刃，硬度很大，用来锯断树枝。

长柄弯锯（Pole Saw）

用来锯断赛道上方人手触及不到的树杈。有些型号的锯子能将刀刃与锯柄拆成两部分，便于携带。嵌入式的修剪刀刃可用绳子从地面控制。为截断大树枝，最好分两步走：先从树下裁断树枝，然后再解决树杈，留下10-15厘米的树杈，这样能防止树皮从树干上剥落；然后与树干齐平锯断树杈。

斧头（Axe）

用来将砍倒的树木分解成块，制造铺路、拦水的原材料。我们通常会推荐用锯子修赛道，因为对普通修路工作更安全有效。如果要切割的木材太厚，最好还是用斧头。

锤类工具（Pounding and Hammering Tools）

工程师专用铁锤（Engineer’s Hammer）

这种铁锤锤头重达0.5kg，与小孔钻搭配使用能在石头上钻孔、钉紧，只要是普通木工锤（注意不是大铁锤）能够做的活儿都能用它解决。

小孔钻（Star Drill）

通常是30厘米长，与上面提到的铁锤搭配使用：用锤子敲过钻头后，转动小孔钻，这样就能在石头上穿洞；或者这个方式来砸裂石头。

起重工具与搬运工具（Lifting and Hauling Tools）

运木棒（Timber Carrier）

用来搬运重型木料与原木。1.5米长的手柄允许每边站一人。针对更大的木材，可以同时用两个甚至更多搬运车。将木材用扎带绕过搬运棒背部的钩子，可以避免搬运过程中木材滑落。

搬钩（Peavey）

尖头搬钩用来滚动放置原木，顶部有颗尖尖的长钉；平头搬钩的顶部是钝的。尖头搬钩对原木的控制性更好，但有可能损伤原木表面。

钢索绞车（Cable Winch）

Griphoist是一个生产轻量小型绳索工具的品牌。这种工具由金属机身与穿过金属的绳索构成。转动摇把时凸轮会收紧绳索，每次能轻松地将笨重物体移动一米左右的距离。

简式绞车（Come Along）

这是简单的棘轮棘爪缆索绞车，用来拉动、提举、拉伸物件。7-8米的缆绳长度，从远距离拖动物体需要频繁让绞盘归零。

传动滑轮组（Rigging）

包括绳索、导轮、绞盘在内的一个装置，用来抬起或者移动重物。设置传动滑轮系统需要经过复杂的训练或者拥有长期的经验，没有没有相关知识最好不要尝试。如果使用不当，滑轮组装置会引发重大事故。

独轮手推车（Wheelbarrow）

拖运材料与工具。推荐使用单层充气车胎，因为可以根据地面的粗糙程度更换胎压。

单车拖车（YAK Trailer）

单车拖车也被叫做驮兽（Beast of Burden），其实就是将山地车花鼓上绑缚小拖车，可以用来运输手用工具、链锯与其他小设备。

帆布包，水桶（Canvas Bags, Buckets）

用来运泥土、小石块、工具或者其他你要搬运的小东西。这种耐用的小袋子不仅重量轻，而且比水桶更容易装东西，其载重能达到43kg。

剥树皮工具（Bark Peeling Tools）

剥树皮刀（Spud）

能剥除刚砍下来的原木树皮，从而减缓木材的腐解过程，增加其使用寿命。剥树皮刀的手柄长30厘米到1米，刀片下凹，有三个切口，刀片将在树皮与树干之前滑动。春天最适合给树木剥皮。

刨刀（Drawknife）

用来给直径较小的树木剥皮。双手抓住刨刀，刀刃对着自己方向。刨刀就像剃须刀一样锋利，使用时请小心。

木工扁斧（Adze）

这种斧具的刀刃呈现向内的弧线，并与手柄成直角。扁斧能给原木与梁木做最后加工，平整表面，比如木桥被踩踏的那一面。扁斧的刀刃要非常锋利，只能用于砍树，千万不能让刀刃接触到泥土，不用的时候用叶鞘保护。

多功能工具

多功能组合工具

这套工具包涵盖了七种最基本的手用工具。

锉刀（Files）

25-30厘米的平磨板或者单刃锉刀，这是使刀刃磨利或者刀锋变快最简单的方式。用锉刀清洁刷保持干净。

测距轮（Measuring Wheel）

用来测量指导手册、评估条款上固定的距离，或者精确定位赛道上的重要地点。

机械化工具（Mechanized Tools）

　　通常来说，赛道修建只需要用手用工具。但随着新技术的进步，也出现了修赛道的专用工具。相比只使用手工工具的3人的修路队，特制的推土机的工作效率能快5-10倍。这些新工具力量强大，功能全面，而且不会在赛道上留下深深的痕迹，能在最极端的地形雕琢狭窄的赛道。

　　相比手工劳作，熟练的机械操控师能将赛道修建得更平滑，甚至不留下机械痕迹。但是如果机械师操控不熟，推土机会给环境造成大面积损伤，将植被碾平，在周边留下难以消除的痕迹。机械化不能完全代替手工作业，只能让赛道修建工作更高效。

机械工具种类

有三类机械工具可以用作修建与维修：步行式推土机、乘骑式推土机与挖掘机。

步行式推土机（Walk-Behind Earthmovers）

　　步行式推土机是传送带式的小型推土机，人在机器后方步行操作。Toro、Ditch Witch与Bobcat这几个品牌的器械比较熟欢迎。允许多种附加装置，使机器能参与多种建设和维修工作。最常用的附加设备是刀片（多用于新建时），还有铲斗（用于后期维修）。

乘骑式推土机（Ride-On Earthmovers）

　　乘骑式推土机也叫做迷你推土机，功率更大，比步行式推土机工作更快。但迷你推土机价格更高，对操控技巧要求更严。以下是推荐的几款：

• Sutter Equipment SWECO 480，专为赛道修建而设计，有大量附加设备，使这台推土机能胜任多项工作。

• All Season Vehicle (ASV)公司生产的Positrack是一台简洁的传送带乘骑式推土机。
•意大利产的Pentamoter Ibex推土机搭配刀片与铲斗，价格合理。
• Ditch Witch公司也生产迷你推土机，背部附带挖掘机。

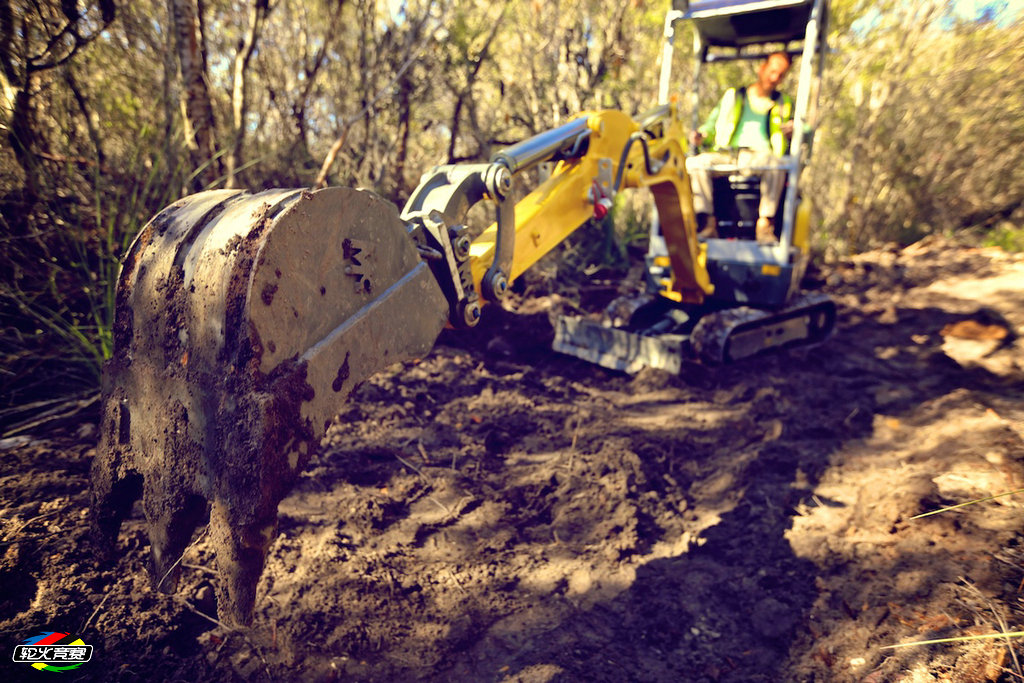

挖掘机（Excavators）

　　相比迷你推土机，有些修路师更喜欢迷你挖掘机。挖掘机通过推动工具将泥土扫进铲斗，然后转动摇臂散散播泥土。迷你推土机的工作方式不同，推动泥土行成赛道。生产迷你挖土机的厂家包括Takeuchi，IHI，Bobcat与Ditch Witch。

选择正确的机械

20130823_santacruz_1539

　　没有最适合修赛道的工具。有时候某些手用工具更适合特定的赛道工作，不同条件对机械设备有不同的要求。以下是选择修建赛道的工具时要考虑的一些因素。

1.是否选择手工作业。在粗糙的赛道上，推土机确实比人工劳动快很多。但只要操作人员技术熟练，挖掘机的效果更精准，能尽量减少手工精修的工作比例。

2.边坡有多陡峭。赛道如果建在陡峭的边坡，需要移动很多材料。在陡峭的边坡动工还会导致背坡（斜坡最陡的部分）角度过分夸张，这样的地形使用挖掘机更好，如果同时使用挖掘机与推土机最好。用推土机切出赛道宽度，挖掘机跟随在后减少背坡角度，同时播散多余的泥土。

3.地面摩擦力多大。地面光滑的条件下，必须要考虑牵引力的问题。举个例子，推土机可能被赛道上的障碍物卡住，破坏赛道表面。挖掘机与此不同，在赛道打滑的情况下，可以借助机器的摇臂防滑。

4.赛道表面最理想的宽度是多少。机械加工的赛道宽度取决于器械操控人员的技术与手工劳作的效果，然而机械器材本身的宽度也会影响。小型机械可以建成更窄的赛道，但稳定性较差，牵引力比大型设备更弱。

5.赛道上有石头和树根。赛道线路如果有大型石块和植被，要使用更大功率的机械设备。

6.赛道上有很厚的有机质层。如果赛道线路表层有机质层超过30厘米，一定要除掉，这时候挖掘机比推土机更能移除泥土。

工具使用小贴士

C95DC567-41EC-4EB8-ADC4-A9D1509FBDD4

1.向专家学习。经验丰富的操作人员提供的指导非常重要，让你用最轻松的方式建成可持续赛道。

2.运输过程中要保护好机器。用两根链条与一个棘轮拉紧器，保证机械能稳妥的固定在拖车上，或者用有平台的装货卡车运输。哪怕运输过程中机械移动，也要保证链条不会松动。

3.检查是否有燃料。机器水平放置时检查油量。

4.维护机械。检查油量之后，保证转动的部件足够润滑，定期检查履带张力、防尘塞与其他主要部件。

5.检查燃料。机器没燃料时不要启动，也不要将柴油、汽油混合使用；将不同的燃料分开储存（黄色容器放柴油，红色容器放汽油）。机器运作时燃料要放好。

6.摇臂不要举得太高。低重心才能让机器保持稳定。如果摇臂或者附加设备的位置太高，稳定性会相对减少，甚至有可能让机械翻车；铲斗装满泥土时发生意外的几率更大。

7.使用护具。机械噪音会损害听力，所以要用护耳器具。安全帽与眼部/脸部护具也很必要，尤其是在森林中工作时。

8.少负载、多走动。不要尝试一次性运送太多物体。如果赛道打滑或者引擎过度劳损，那时因为你装的东西太多。减轻重量，多几次来回。

9.给推土机装上刀片。很多推土机上都有“浮动设置”，能使刀片紧贴地面。这一工具在较缓和的路面上不需要挖掘就能将多余的泥土清除。

10.转弯要小心。机器沿着直线往前时，线路不会出问题；但转弯时很可能不稳定。

11.散开泥土。赛道两边一大堆的泥土可能会让人很不顺眼，同时会阻碍排水。尽量用机器把多余的土堆平均散播在赛道上，让手工修路队将更多精力用来润饰赛道。

12.减少赛道宽度。有三种方式可以将机器修建的赛道变窄：切掉3/4的路基，用手工切割工具或者小型器具移走多余的泥土；将背坡结构弯入赛道；机械修建完成后，将多余的泥土推回赛道表层。

13.绞车要在手边。机械总会有被卡住动不了的时候。要有尺寸合适的绞车，或者相似尺寸的皮带，在必要时帮助你将机器拉出来。
